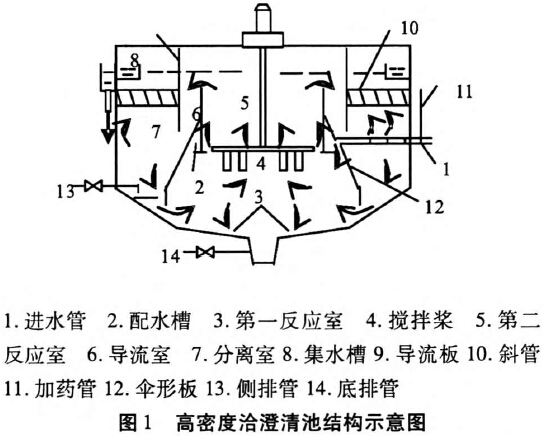

高密度澄清池主要是由第一反应室、第二反应室、分离室、进出水系统、加药系统、排泥系统、机械搅拌提升装置、斜管及支撑系统组成。其结构如图1所示：

　　加有凝聚剂的原水经进水管通过环形配水槽的缝隙，均匀进入第一反应室，在此与分离室回流泥渣混合并完成药剂与水的混合反应过程。原水中带负电荷的悬浮颗粒与水解后带正电荷的混凝剂离子作用后脱稳，颗粒间通过碰撞、表面吸附、范德华引力等作用，互相结合变大。由于叶轮的提升作用，将混合后夹带活性泥渣的水从第一反应室提升到第二反应室，在这一过程中完成接触絮凝。水流通过设在第二反应室上部四周的导流室( 消除因叶轮提升作用所造成的水流扰动) 平稳地进入分离室，由于分离室面积很大，从导流室出来的水流速度变缓慢。絮凝长大的泥渣颗粒在重力的作用下，逐渐下沉与水分离，分离室的上部成为清水区，清水向上流人集水槽进入清水池。分离室的下部为悬浮泥渣层，下沉的泥渣一部分沿锥底的回流缝隙再次流人第一反应室，重新与原水进行接触絮凝反应。另一部分排人泥渣浓缩器，浓缩至一定浓度后排出池外。
